微动开关的工作原理-微动开关怎么拆?

微动开关的简介

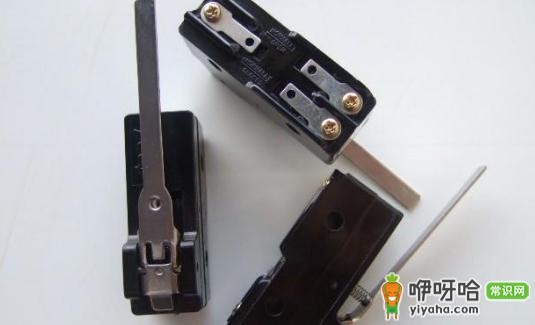

微动开关是具有微小接点间隔和快动机构,用规定的行程和规定的力进行开关动动作的接点机构,用外壳覆盖,其外部有驱动杆的一种开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。电气文字符号为:SM。

微动开关的种类繁多,内部结构有成百上千种,按体积分有普通型、小型、超小型;按防护性能分,有防水型、防尘型、防爆型;按分断形式分,有单联型、双联型、多连型。还有一种强断开微动开关(当开关的簧片不起作用的时候,外力也能使开关断开);按分断能力分,有普通型、直流型、微电流型、大电流型。按使用环境分,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃)。

微动开关一般以无辅助按压附件为基本型式,并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件,根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。

微动开关在需频繁换接电路的设备中进行自动控制及安全保护等,广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备,以及航天、航空、舰船、导弹、坦克等军事领域,已经广泛应用于以上领域,开关虽小,但起着不可替代的作用。

微动开关的工作原理

外机械力通过传动元件(按销、按钮、杠杆、滚轮等)将力作用于动作簧片上,当动作簧片位移到临界点时产生瞬时动作,使动作簧片末端的动触点与定触点快速接通或断开。

当传动元件上的作用力移去后,动作簧片产生反向动作力,当传动元件反向行程达到簧片的动作临界点后,瞬时完成反向动作。微动开关的触点间距孝动作行程短、按动力孝通断迅速。其动触点的动作速度与传动元件动作速度无关。

微动开关具有微小接点间隔和速动机构,用规定的行程和力进行开关动作的接点机构,被外壳覆盖,其外部有传动器,且外形较小。微动开关由5个大类的构成要素组成。

微动开关用于多方面,如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品,测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等。

微动开关怎么拆?

微动开关是具有微小接点间隔和快动机构,用规定的行程和规定的力进行开关动动作的接点机构,用外壳覆盖,其外部有驱动杆的一种开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。

用电烙铁和锡丝,把微动开关后面的三个脚都连起来,这样再次加热时,那些锡就可以同时受热,达到一起熔化的目的,连好锡后,稍停小会,然后用金镊子加住微动开关上方,再次加热后面那三个脚的焊点,可以稍微横向移动烙铁头,三个脚的锡都熔化之后,轻轻向微动开关前面弯一点,使微动开关后面的三个脚抬高0.3MM左右,但不要力度过大,然后快速依次反复加热微动开关前面的两个焊点,趁焊点熔了之后,向微动开关后面方向,稍微弯一点角度,使微动开关前面的两个脚刚好与焊盘脱离,力度,要轻,最后加热后面的三个脚焊点,向前弯一些角度,微动开关拆下就可以顺利取下来了。
